Mótar Stepper Giaráilte Mínithe: Cineálacha, Casmhóiminte, agus Conas an Ceann Ceart a phiocadh

Is feiste thar a bheith úsáideach é mótar stepper caighdeánach cheana féin - bogann sé in incrimintí beachta, coinníonn sé a shuíomh gan coscán, agus níl aon bhraiteoir aiseolais ag teastáil le haghaidh suíomh bunúsach. Ach tá aicme iarratas ann ina dtiteann an mótar stoc gearr: ualaí a dteastaíonn níos mó chasmhóiminte orthu ná mar is féidir leis an mótar a ghiniúint, ualaí le táimhe ard a chuireann in aghaidh luasghéarú, nó tascanna suite i gcás nach bhfuil an uillinn chéim dhúchasach 1.8 céim ceart go leor. Réitíonn mótar stepper giaráilte na trí fhadhb seo go léir ag an am céanna trí ghiarbhosca a cheangal go díreach le seafta an mhótair. Is é an toradh ná actuator dlúth, comhtháite a iolraíonn an chasmhóimint, a laghdaíonn luas, a fheabhsaíonn an réiteach, agus a ghlanann cóimheasa táimhe deacra - gan aon líne amháin de chód rialaithe a athrú. Míníonn an treoir seo conas a oibríonn mótair stepper giaráilte, cad a thairgeann na cineálacha trealaimh atá ar fáil, conas an chumraíocht cheart a roghnú, agus cén áit is fearr a fheidhmíonn na mótair sin.

Cad é Mótar Stepper Giaráilte agus Conas a Oibríonn sé

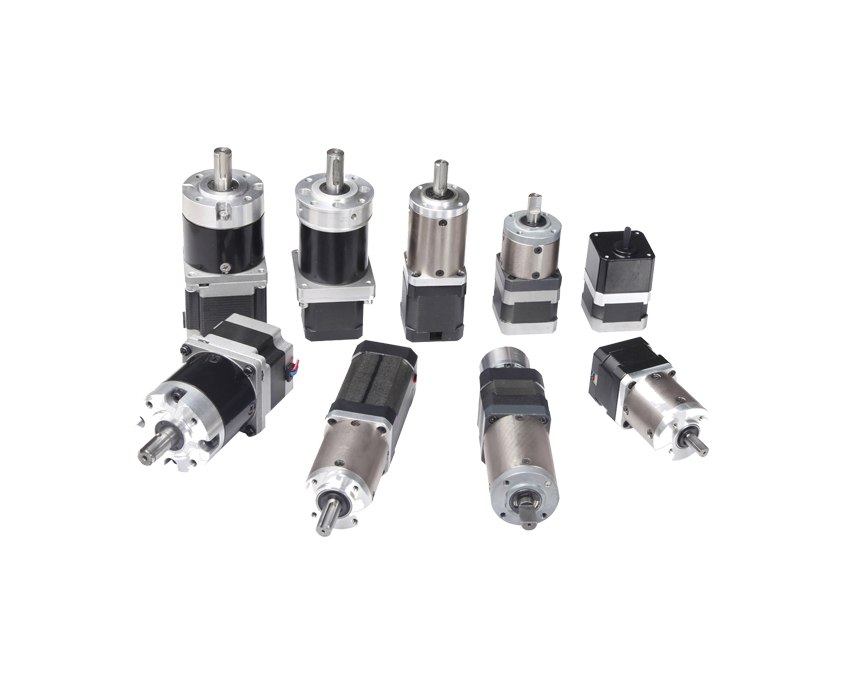

A mótair stepper dírithe is aonad comhtháite é atá comhdhéanta de mhótar stepper—mótar céimnithe hibrideach déphasach dhá phas de ghnáth — atá comhcheangailte go díreach le giarbhosca atá ceangailte dá sheafta aschuir. Déantar an giarbhosca a innealtóireacht agus a ailíniú sa mhonarcha, agus mar sin roinneann an mótar agus an ceann fearas feansaí gléasta amháin agus cuireann siad comhéadan meicniúil aontaithe ar an meaisín. Tiomáineann an seafta mótair ionchur an ghiarbhosca; seachadann seafta aschuir an ghiarbhosca tairiscint chuig an ualach ag luas laghdaithe agus chasmhóiminte méadaithe go comhréireach.

Feidhmíonn an chuid mótair stepper go comhionann le stepper neamhspleách: seolann an tiománaí bíoga céim agus treo, téann an mótar chun cinn céim amháin (nó micreachéim) in aghaidh na bíge, agus rianaítear an suíomh lúb oscailte trí bhíoga a chomhaireamh. Ní athraíonn an giarbhosca an t-iompar rialaithe seo - ní dhéanann sé ach an ghluaisne ag a aschur a chlaochlú. Gach céim a thógann an mótar chun cinn an seafta aschuir ag uillinn céim amháin roinnte ar an gcóimheas giar. Táirgeann mótair 1.8 céim (200 céim iomlán in aghaidh an réabhlóide) le giarbhosca 10:1 uillinn céim éifeachtach de 0.18 céim agus 2,000 céim in aghaidh an réabhlóid aschuir. Tá an t-iolrú taifeach seo ar cheann de na hairíonna is luachmhaire go praiticiúil de chumraíocht an mhótair stepper giaráilte.

Leanann claochlú chasmhóiminte an cóimheas céanna. Is ionann an chasmhóimint aschuir agus an chasmhóimint shealbhaíochta an mhótair arna iolrú faoin gcóimheas giaranna agus éifeachtacht mheicniúil an ghiarbhosca. Seachadann mótar NEMA 17 le chasmhóiminte coinneála 0.5 Nm agus giarbhosca 10:1 ar éifeachtúlacht 90% thart ar 4.5 Nm ag an seafta aschuir - arb ionann é agus aschur go stepper neamhghiaráilte i bhfad níos mó agus níos costasaí. Is é an t-iolrú chasmhóiminte seo an fáth gur féidir le mótar stepper giaráilte NEMA 17 nó NEMA 23 go minic athsholáthar a dhéanamh ar mhótar neamhghiaráilte NEMA 34, rud a shábháil spás boird agus meáchan sa mheaisín.

Cén Fáth a Bhfuil Tábhacht ag baint leis an gcóimheas táimhe agus mar a réitíonn giaráil é

Ceann de na cúiseanna is tábhachtaí - agus is lú a pléadh - chun giarbhosca a chur le mótar stepper ná táimhe a mheaitseáil. Nuair a thiomáineann mótair stepper ualach, cinneann an cóimheas idir an táimhe ualaigh agus táimhe an rótair cé chomh maith agus is féidir leis an mótar luasghéarú, luasmhoilliú, agus stop go beacht. Má tá táimhe an ualaigh i bhfad níos mó ná táimhe an rótair, bíonn an mótar ag streachailt leis an ualach a rialú le linn gluaiseachtaí dinimiciúla, rud a fhágann go nglactar ró-rothadh (níos mó céimeanna ná mar a ordaítear), undershoot (níos lú céimeanna glactha), nó céimeanna caillte - gach cineál earráide suite a sháraíonn an cuspóir a bhaineann le stepper a úsáid ar an gcéad dul síos.

Laghdaíonn giarbhosca an táimhe ualaigh a léirítear ar ais go dtí an mótar trí chearnóg an chóimheas giair. Laghdaíonn giarbhosca 10:1 táimhe ualaigh frithchaite faoi fhachtóir 100. Ciallaíonn sé seo gur féidir le mótar nach bhfuil in ann ualach ard-táimhe a rialú go díreach a rialú go hiontaofa é sin a dhéanamh go muiníneach trí ghiarbhosca. Is é an tairseach phraiticiúil a oibríonn an chuid is mó de dhearthóirí laistigh di ná cóimheas táimhe ualach-go-rótar de 10:1 nó níos lú. Ag cóimheasa níos airde, díghrádaíonn cruinneas suímh agus feidhmíocht dhinimiciúil. Má sháraíonn an cóimheas ríofa gan ghiaráil an tairseach seo, is minic gurb é an freagra innealtóireachta ceart é giarbhosca a chur leis – níos éifeachtaí agus níos saoire ná go simplí mótar níos mó a shonrú.

Tá sochar athshondais ann freisin. Is féidir le mótair stepper gan ghiaráil a oibríonn ar luasanna ísle athshondas meánmhinicíochta a thaispeáint - creathadh agus éagobhsaíocht de bharr an idirghníomhaíocht idir an mhinicíocht chéim agus minicíocht athshondach nádúrtha an mhótair. Toisc go ritheann mótar stepper giaráilte a mhótar inmheánach ag luas níos airde (luas arna iolrú faoin gcóimheas giair) chun an luas aschuir céanna a tháirgeadh, oibríonn an mótar níos faide ar feadh a chuar luas-chasmhóiminte, amach ón gcrios athshondais ísealluais. Táirgeann sé seo gluaisne níos míne agus níos cobhsaí ag an seafta aschuir ná mar a bhíonn mótar gan ghiaráil ag rith ar an luas deiridh céanna.

Na Trí Phríomhchineál Giarbhosca le haghaidh Mótair Stepper

Ní oireann gach giarbhosca feidhmchlár mótair stepper go cothrom. Toisc go n-úsáidtear mótair stepper le haghaidh suite - le gluaiseachtaí déthreocha, athruithe dinimiciúla ualaigh, agus ceanglais beachta stoptha agus coinneála - ní mór don ghiarbhosca backlash, stiffness torsional, agus éifeachtacht a láimhseáil go cúramach. Tá trí chineál fearas chun tosaigh sa mhargadh ceann fearas mótair stepper: pláinéadach, spor agus péist. Tá próifíl feidhmíochta ar leith ag gach ceann acu.

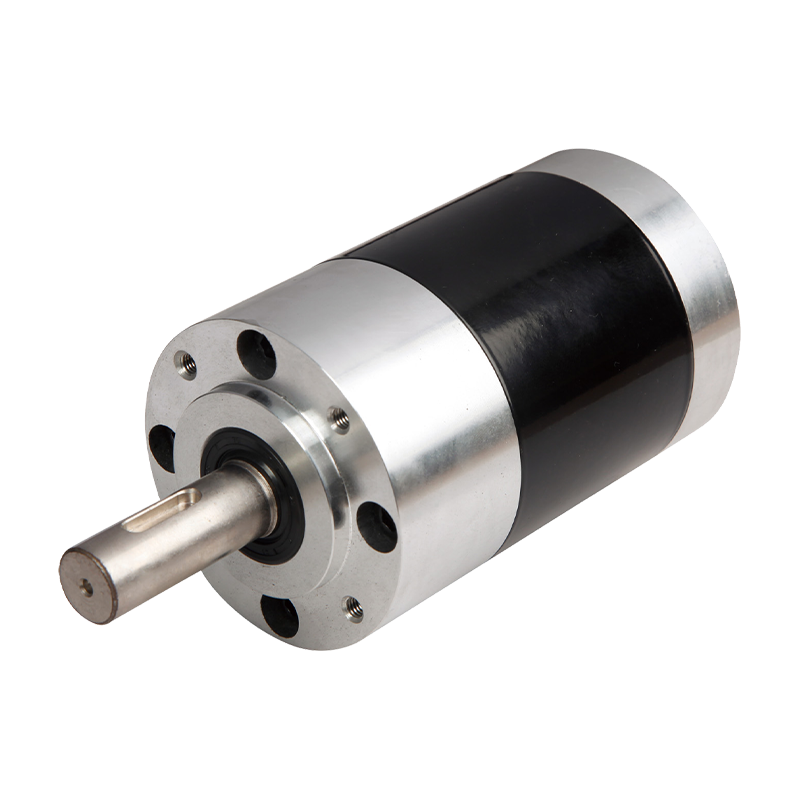

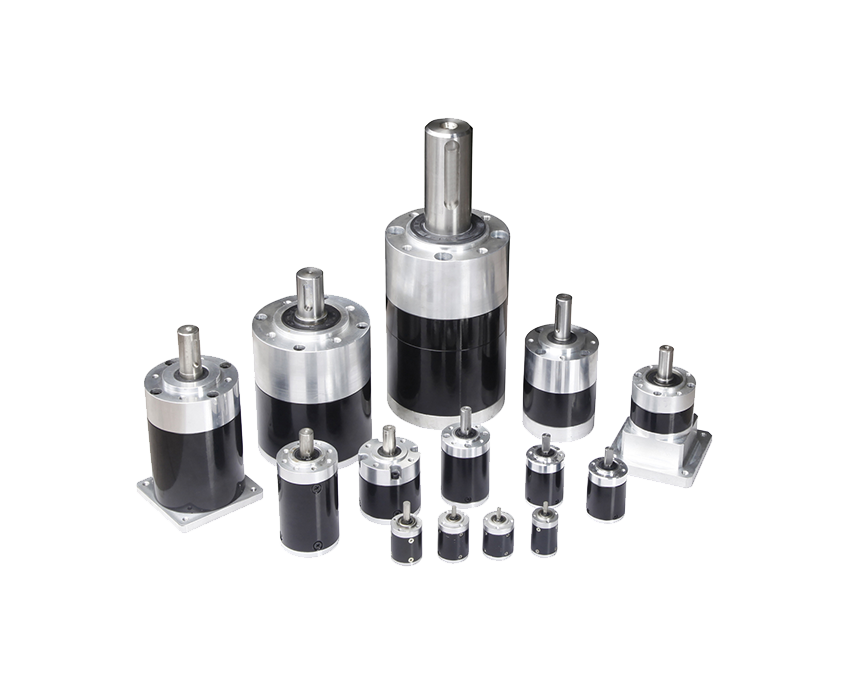

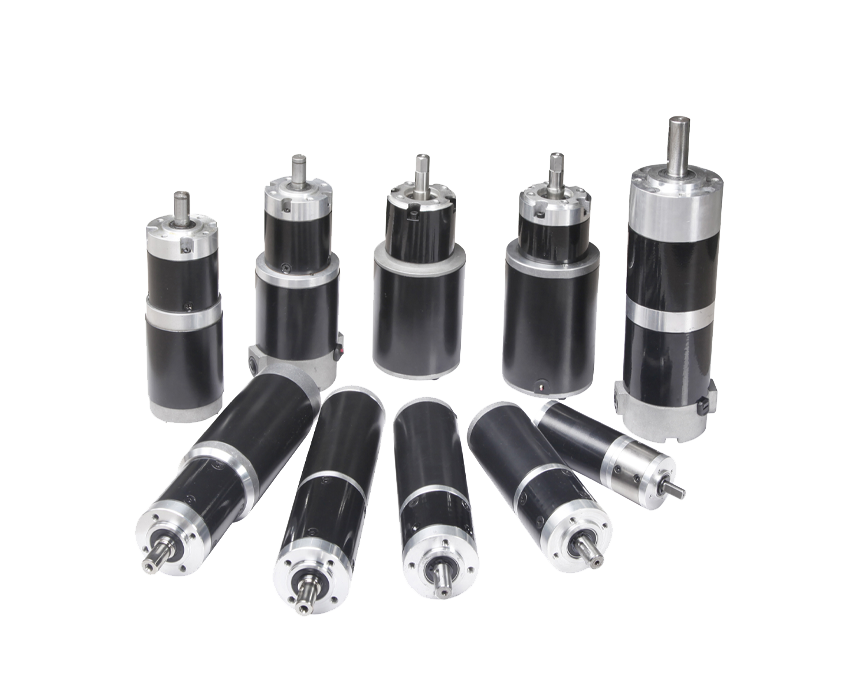

Giarbhoscaí Pláinéadach

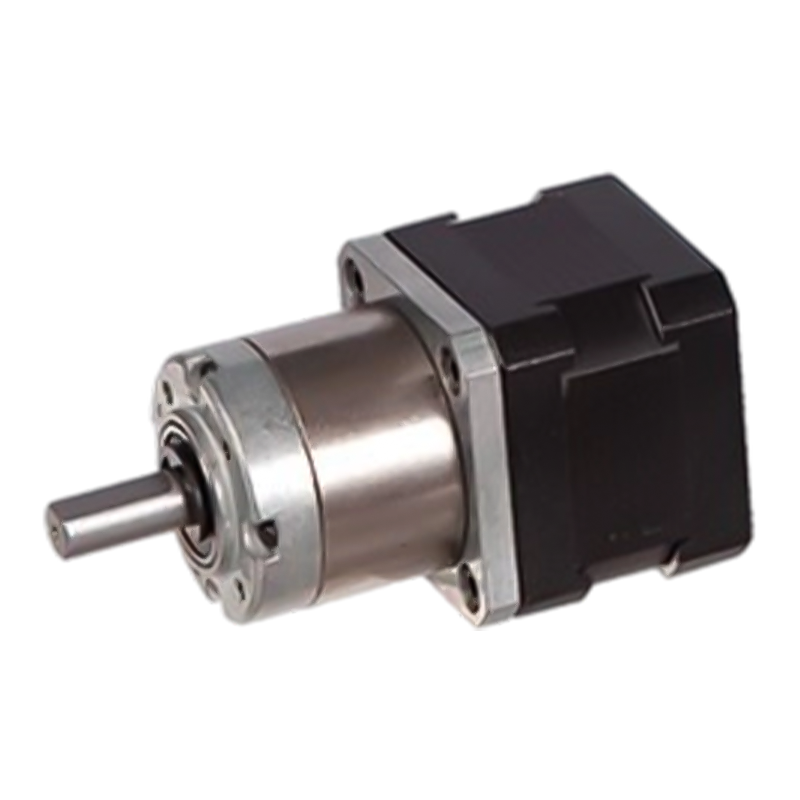

Is iad giarbhoscaí pláinéadacha an cineál ceann giair is mó a úsáidtear le haghaidh mótair chéimnithe beachtais. Is éard atá i gcéim phláinéidigh fearas gréine lárnach atá tiomáinte ag an seafta mótair, giaranna ilphláinéid a fhithisíonn an ghrian agus iad ag meshing le fearas fáinne seachtrach seasta, agus iompróir a aistríonn an tairiscint fearas phláinéid chuig an seafta aschuir. Toisc go ndéantar an chasmhóimint a dháileadh ar iltheagmhálacha fearas pláinéad ag an am céanna, éiríonn le giarbhoscaí pláinéadacha dlús ard-chasmhóiminte agus ard-stiffness torsional a bhaint amach i bpacáiste dlúth, comhaiseach - ritheann an seafta aschuir feadh na haise céanna leis an seafta mótair.

I gcás mótair NEMA 17, tá giarbhoscaí pláinéadacha cruinne ar fáil le backlash chomh híseal le 15 nóiméad stua i ngráid an gheilleagair agus faoi bhun 3 nóiméad stua i ngráid ardchruinneas. Go hiondúil bíonn na cóimheasa giair sa raon ó 3.7:1 go 100:1 in aonad aonchéime, le cumraíochtaí dhá chéim ag síneadh é seo go 369:1. Is gnách go bhfuil an éifeachtúlacht in aghaidh na céime 90-97%, rud a chiallaíonn go bhfuil an t-iolrú chasmhóiminte gar do theoiriciúil agus go bhfuil giniúint teasa measartha i gcomparáid le roghanna eile giaranna péisteanna. Seachadann cinn giaranna pláinéadacha do mhótair NEMA 23 chasmhóiminte aschuir suas le 15 Nm agus níos faide anonn; Sroicheann mótair stepper giaráilte phláinéid NEMA 34 agus NEMA 42 120 Nm nó níos airde.

Giarbhoscaí spor

Úsáideann cinn giaranna spor sraith de ghiaranna spor seafta comhthreomhar meshing chun an laghdú riachtanach a bhaint amach. Tá siad níos simplí agus níos saoire ná aonaid phláinéid, agus cuireann siad éifeachtacht níos airde (go minic 95% nó níos airde) toisc go mbaineann gach mogalra fearas rollta seachas teagmháil sleamhnáin. Mar sin féin, tá na cinn giaranna spor níos mó trastomhas don chóimheas céanna agus don rátáil chasmhóiminte, tá níos mó backlash acu ná aonaid phláinéadacha cruinne (de ghnáth 1 go 3 céim), agus níl siad comhaiseach - féadfar na seaftaí mótair agus aschuir a fhritháireamh. I gcás iarratais atá íogair ó thaobh costais de le riachtanais chasmhóiminte mheasartha, leagan amach tiomáint simplí, agus gan aon sonraíocht docht backlash, is rogha eacnamaíoch iad mótair stepper fearas spor. Úsáidtear iad go coitianta i gclódóirí 3D, iarratais CNC éadroma, agus uathoibriú grád tomhaltóra nuair nach gcuireann cúpla céim de backlash isteach go mór ar chruinneas suímh.

Giarbhoscaí Péist

Comhcheanglaíonn mótair stepper fearas worm rialú céim-bhunaithe beacht stepper le cumas ard-chóimheas, tiomáint dronuilleach, agus féinghlasáil giarbhosca péisteanna. Tá cóimheasa ó 17:1 suas go dtí 500:1 ar fáil i dtáirgí caighdeánacha, rud a fhágann go bhfuil steppers péistdhearaithe oiriúnach d’fheidhmchláir a éilíonn luasanna aschuir an-mhall gan ilchéimeanna giair. Cuireann an t-airí féinghlasála - áit nach féidir leis an ualach an péist a thiomáint siar - deireadh leis an ngá atá le coscán coinneála i go leor feidhmchlár aisingearach nó ualaigh. Tá éifeachtúlacht níos ísle ag baint leis na comhbhabhtálacha (40-80% ag brath ar an gcóimheas), giniúint teasa níos airde ag dleacht leanúnach, agus i bhfad níos mó aischuir ná aonaid phláinéadacha. Tá mótair stepper fearas worm oiriúnach go maith le haghaidh gníomhaithe geata, céimeanna líneacha ardaithe, turntables innéacsaithe, agus feidhmeanna eile ina bhfuil gá le sealúchas suímh faoi ualach agus go bhfuil an timthriall dualgais uaineach.

Comparáid Cineál Giarbhosca le haghaidh Feidhmchláir Mótair Stepper

Méideanna Fráma NEMA agus Tagairt Casmhóiminte Aschuir

Déantar mótair stepper giaráilte a chaighdeánú thart ar mhéideanna fráma NEMA, a shainíonn toisí aghaidhphláta an mhótair agus patrún poll gléasta. Ní shonraíonn sonrúchán NEMA feidhmíocht leictreach nó chasmhóiminte — iad sin a athraíonn de réir foirceannadh mótair agus faid — ach sainmhíníonn sé an fachtóir foirme fisiceach, rud a fhágann go bhfuil sé éasca cinn giair a shonrú a oireann do chomhlachtaí caighdeánacha mótair.

• NEMA 8 (20mm): An méid stepper giaráilte praiticiúla is lú. Úsáidtear é in ionstraimí leighis, córais dáileacháin bheaga, agus róbait dhlúth nuair a bhíonn spás an-mhór agus riachtanais chasmhóiminte íseal.
• NEMA 11 (28mm): Oiriúnach le haghaidh uathoibriú saotharlainne, táblaí rothlacha beaga, agus actuators dlúth. Tá giarbhoscaí pláinéadacha le cóimheasa suas go 100:1 agus backlash síos go 3 nóiméad stua ar fáil ag an méid fráma.
• NEMA 17 (42mm): An méid fráma mótair stepper giaráilte is coitianta ar fud priontáil 3D, CNC deisce, róbataic, agus uathoibriú tionsclaíoch éadrom. Seachadann giarbhoscaí pláinéadacha do NEMA 17 chasmhóiminte aschuir suas le 3 Nm agus cóimheasa ó 3.7:1 go 369:1. Tá an faceplate cearnach 42mm tacaithe go forleathan ag éiceachórais dearadh meicniúla.
• NEMA 23 (57mm): An caighdeán le haghaidh uathoibriú saothair éadroim tionsclaíoch, iompróirí, friothálacha, agus trealamh CNC lár-raoin. Baineann mótair chéimnithe NEMA 23 pláinéadacha amach chasmhóiminte aschuir suas le 15 Nm nó níos mó. Is féidir le stepper giaráilte NEMA 23 ag 10:1 go minic athsholáthar a dhéanamh ar mhótar neamhghiaráilte NEMA 34 ar chostas níos ísle agus lorg níos lú.
• NEMA 34 (86mm) agus NEMA 42 (110mm): Úsáidtear é i ródairí CNC tromshaothair, trealamh uathoibrithe tionsclaíoch, agus córais suite ard-chasmhóiminte. Baineann mótair phláinéadacha dírithe NEMA 34 amach chasmhóiminte aschuir suas le 120 Nm; Síneann cumraíochtaí NEMA 42 é seo a thuilleadh.

Príomhréimsí Feidhmchláir do Mhótair Stepper Giaráilte

Mar gheall ar an gcomhcheangal de rialú céim-bhunaithe lúb oscailte, chasmhóiminte ard-aschuir, réiteach mín-éifeachtach, agus pacáistiú dlúth comhtháite, is iad mótair stepper giaráilte an actuator is fearr i raon leathan tionscal.

Uathoibriú Tionsclaíoch agus Róbataic

Is gnáthghníomhairí iad mótair stepper giaráilte i róbait Chairtéiseach, córais droichead, innéacsóirí rothlacha, agus meaisíní pioc agus áit. Soláthraíonn an mótar stepper pláinéadach giaráilte ag méid NEMA 23 nó NEMA 34 an chasmhóimint agus an taifeach atá ag teastáil chun aiseanna beacht a shuíomh gan chostas ar chóras servo. Déanann an comhéadan céim agus treo féin-chuimsitheach dearadh an rialtóra a shimpliú - is féidir leis an chuid is mó de PLCanna agus rialtóirí tairiscint tiománaí stepper a thiomáint go díreach gan bonneagar aiseolais breise.

Ionstraimí Leighis agus Saotharlainne

Úsáideann córais dáileacháin sreabháin, caidéil steallaire, céimeanna samplála uirlisí anailíse, agus trealamh diagnóiseach leas-mhótair casta giaráilte — go minic NEMA 11 nó NEMA 17 le giarbhoscaí pláinéadacha — nuair atá sé beacht, suite in athuair i bpacáiste beag ríthábhachtach. Tá an cumas seasamh a choinneáil gan tarraingt cumhachta leanúnach luachmhar in ionstraimí a oibrítear le ceallraí nó le teas íseal nuair is gá fuinneamh mótair a íoslaghdú le linn tréimhsí díomhaoin.

Priontáil 3D agus Deisce CNC

Is gnách go n-úsáideann tiomántáin easbhrúiteora agus thiomáineann sciúrtha luaidhe Z-ais i printéirí 3D mótair chéimnithe phláinéidigh NEMA 17 chun an chasmhóimint atá ar fáil chun filiméad a bhrú a mhéadú nó chun an ceann priontála a ardú i gcoinne domhantarraingthe. Cumasaíonn an réiteach feabhsaithe ón gcóimheas giair freisin rialú airde ciseal níos míne ag an bhfoireann stiúir gan athrú go cumraíocht tiománaí ard-mhicreachéim.

Innealra Pacáistiú

Úsáideann iompróirí innéacsaithe, applicators lipéad, chasmhóiminte caipíní, agus cinn líonadh i línte pacáistithe mótair stepper giaráilte le haghaidh a suíomh in-ríomhchláraithe in-athdhéanta agus a gcumas seasamh a choinneáil idir ghluaiseachtaí gan coscán páirceála ar leith. Úsáidtear mótair stepper worm-dírithe go sonrach i stáisiúin líonadh ingearacha agus caipínithe nach féidir an t-ualach a thiomáint siar nuair a bhíonn an mótar dífhuinnimh.

Oibreoirí Geata agus Gníomhróirí

Tá mótair stepper giaranna péisteanna feiliúnach go maith le haghaidh actuators uathoibrithe geata, dorais agus comhla áit a gcoimeádann an réadmhaoin féinghlasála an mheicníocht in áit gan sruth leanúnach mótair a choinneáil. Ceadaíonn an cóimheas ard-laghdaithe do mhótar beag an chasmhóimint a theastaíonn chun geataí troma a bhogadh nó meicníochtaí comhla earrach-ualach a shárú gan comhlacht mótair ró-mhór.

Conas an Mótar Stepper Ceart Giaráilte a Roghnú

Chun mótar stepper giaráilte a roghnú i gceart ní mór oibriú trí roinnt paraiméadair idirspleácha in ord sonrach. Is é an toradh a bhíonn ar chéimeanna scipeála - go háirithe an tseiceáil táimhe agus an meastóireacht ar thimthriall dleachta teirmeach - mótair a oibríonn ar an mbinse ach a mhainníonn sa tseirbhís.

Sainmhínigh an Próifíl Ualach agus Tairisceana ar dtús

Sula mbreathnaítear ar aon bhileog sonraí mótair, bunaigh na ceanglais iarratais: an chasmhóimint aschuir riachtanach (lena n-áirítear fachtóir seirbhíse le haghaidh buaic-ualaí agus luasghéarú), luas aschuir riachtanach i RPM, bogadh próifíl (am luasghéaraithe, taistil, am luasmhoillithe), agus timthriall dualgas (céatadán ama a bhfuil an mótar ag gluaiseacht go gníomhach i gcoinne sealbhaithe nó dífhuinnimh). Cinneann na paraiméadair seo gach cinneadh roghnúcháin iartheachtacha. Sainmhíníonn chasmhóiminte aschuir agus luas le chéile an riachtanas cumhachta meicniúil; cinneann timthriall dleachta cibé an dtagann srianta ceangailteacha ar rátálacha teirmeacha.

Roghnaigh an Cóimheas Gear agus Méid Mótair le Chéile

Ba cheart an cóimheas giair a roghnú chun luas oibriúcháin an mhótair a chur sa chuid uachtarach dá raon luais inúsáidte — go hiondúil 200 go 600 RPM don chuid is mó de mhótair stepper hibrideach - áit a bhfuil an cuar luas chasmhóiminte fós réasúnta cothrom. Má ritheann an mótar ar luasanna an-íseal (faoi bhun 100 RPM gan giaráil) cuireann sé sa chrios atá seans maith le hathshondas agus seachadann sé gluaiseacht níos lú cobhsaí ná é a rith níos tapúla trí ghiarbhosca. Nuair a chinntear luas an mhótair sprice, is é an cóimheas ach an luas mótair roinnte ar an luas aschuir riachtanach. Deimhnigh go gcomhlíonann an chasmhóimint aschuir mar thoradh air (chasmhóiminte sealbhaíochta mótair × cóimheas giair × éifeachtúlacht) an ceanglas ualaigh lena n-áirítear an fachtóir seirbhíse. Mura ndéanann sé, méadóidh méid an fhráma mótair nó an cóimheas a mhéadú.

Seiceáil an Cóimheas Táimhe Luchtaigh-go-Rotor

Ríomh an táimhe ualaigh (lena n-áirítear seafta aschuir an ghiarbhosca, an cúpláil, agus na comhpháirteanna meicniúla go léir idir an t-aschur giarbhosca agus an t-ualach deiridh) agus roinnt ar táimhe rotor an mhótair roghnaithe. Is í an táimhe ualaigh frithchaite (táimhe ualaigh roinnte ar an gcóimheas giair cearnógach) atá tábhachtach don mhótar. Féach ar an gcóimheas táimhe frithchaiteach táimhe-go-rótar a choinneáil faoi bhun 10:1 le haghaidh feidhmíochta dinimiciúil cobhsaí. Má sháraíonn an cóimheas é seo, méadóidh an cóimheas giair nó roghnaigh mótar a bhfuil táimhe rótair níos mó aige. Is féidir le mótair stepper lúb dúnta le haiseolas ionchódóra cóimheasa táimhe níos airde ná córais lúb oscailte a fhulaingt, toisc gur féidir leis an rialtóir céimeanna caillte a bhrath agus a cheartú.

Déan Aischur i gCoinne Riachtanais Iarratais a mheas

Is é backlash an súgradh uilleach ag an seafta aschuir nuair a aisiompaíonn an mótar treo - ní ghluaiseann an seafta aschuir go dtí go n-úsáidtear an t-imréiteach mogalra giair. In iarratais ina mbogann an t-ualach i gcónaí i dtreo amháin (caidéil dáileacháin, iompróirí aontreo), níl aon éifeacht phraiticiúil ag backlash. I bhfeidhmchláir suite déthreocha, cuireann an aislais teorainn dhíreach ar chruinneas suímh in-athdhéanta. Tairgeann giarbhoscaí pláinéadacha geilleagair backlash timpeall 50 nóiméad stua; laghdaítear é seo go dtí 15 nóiméad stua; gnóthaíonn gráid ardchruinneas 3 stua-nóiméad nó níos lú. Sonraigh an grád backlash is déine a éilíonn an feidhmchlár i ndáiríre - ní an ceann is doichte atá ar fáil - toisc go n-iompraíonn giarbhoscaí ardchruinneas préimh costais shuntasach.

Deimhnigh an Comhéadan Meicniúla Giarbhosca

Fíoraigh go bhfuil trastomhas seafta aschuir an ghiarbhosca roghnaithe, sonraíocht eochairbhealaigh, an t-ualach gathach uasta incheadaithe, agus an t-ualach aiseach uasta incheadaithe comhoiriúnach leis an gcúpláil nó leis an gcomhpháirt tiomáinte. Tá rátálacha ualaigh gathacha agus aiseach incheadaithe sainithe ag giarbhoscaí do mhótair stepper, a luathaíonn caitheamh imthacaí agus a laghdaíonn saol an ghiarbhosca má sháraítear iad. Má fhorchuireann an feidhmchlár ualaí suntasacha róchrochta (gathacha) - amhail giar pinion nó ulóg crios atá suite go díreach ar an seafta aschuir gan tacaíocht bhreise - cinntigh go bhfreastalaíonn rátáil imthacaí an ghiarbhosca don ualach ag an luas oibriúcháin.
